RING.JOINT.DICHTUNGEN
Unsere Ring-Joint-Dichtungen - gehören bezüglich Formgenauigkeit und Oberflächengüte der Dichtung selbst so wie der Dichtfläche des Flansches weltweit zu den renommiertesten.
In unserem Lieferprogramm finden Sie die Standardformen oktagonal und oval, sowie viele Sonderformen.
Man unterscheidet zwischen zwei Arten von Ring-Joint-Dichtungen:
den oktogonalen RTJ-Dichtungen und den ovalen Ring-Joint-Dichtungen.
Durch das hohe Mass an Präzision beider Herstellung unserer Ring-Joint-Dichtungen ist es möglich, dass sowohl Temperaturen bis zu 1.000°C als auch einem Gesamtdruck von etwa 1.300 bar standgehalten werden kann.
Selbstverständlich werden dabei die strengenAPI-Standards stets eingehalten und häufig sogar übertroffen. Insbesondere Formgenauigkeit und Oberflächengüte der Dichtung selbst sowie der Dichtfläche des Flansches gehören unsere Ring-Joint-Dichtigungen weltweit zu den renommiertesten. Unsere Ring-Joint-Dichtungen zeichnen sich durch eine besondere Effektivität aus, welche dadurch erreicht wird,dass sie in die trapezförmige Nut der Flansche eingelegt werden. Dadurch kann die Bolzenbelastung ausschliesslich auf einen kleinen Bereich konzentriert werden und eine hohe Materialbeanspruchung wird erreicht.
Grundsätzlich zählen Ring-Join Dichtungen
zu den sichersten und hochwertigsten metallischen Dichtungen überhaupt.
Unsere Ring-Joint-Dichtungen werden bei Temperaturen bis 1.000°C und Drücke bis 1.300 bar eingesetzt.
Durch das hohe Mass an Präzision beider Herstellung unserer Ring-Joint-Dichtungen ist es möglich, dass sowohl Temperaturen bis zu 1.000°C als auch einem Gesamtdruck von etwa 1.300 bar standgehalten werden kann. Selbstverständlich werden dabei die strengen API-Standards stets einge-halten und häufig sogar übertroffen. Insbesondere Formgenauigkeit und Oberflächengüte der Dichtung selbst sowie der Dichtfläche des Flansches gehören unsere Ring-Joint-Dichtigungen weltweit zu den renommiertesten. Unsere Ring-Joint-Dichtungen zeichnen
sich durch eine besondere Effektivität aus, welche dadurch erreicht wird, dass sie in die trapezförmige Nut der Flansche eingelegt werden. Dadurch kann die Bolzenbelastung ausschliesslich auf einen kleinen Bereich konzentriert werden und eine hohe Materialbeanspruchung wird erreicht.
Bestellhinweise:
Bei Ihrer Bestellung oder Anfrage geben Sie uns bitte folgende Parameter an: Profil-Type, Ring-Nummer und Material.
ÜBERBLICK FLANSCHE
TYP R oval
R11 bis R105
NORM: ASME B 16.20 und
API 6A und EN 12560-5
FLANSCH: ASME B 16.5 und 16.47 A
DRUCKSTUFE: Class 150 - 10.000
Bei der ovalen Ring-Joint-Dichtung drückt die ringförmige Kreisfläche
der Dichtung gegen die trapezförmige Nut (Kegelmantelfläche) der Flansche.
Die Dichtflächenpressung nimmt bei Erhöhung der Schraubenkraft
unterproportional zu.
TYP R oktagonal
R11 bis R105
NORM: ASME B 16.20 und
API 6A und EN 12560-5
FLANSCH: ASME B 16.5 und 16.47 A
DRUCKSTUFE: Class 150 - 10.000
Die oktagonale Ringdichtung wirkt wie eine ballige Dichtung
und erzeugt dadurch eine grössere Kontakt- bzw. Dichtfläche.
Der Effekt ist grösser als beim ovalen Ring-Joint, daher wird
dieser Typ meist bevorzugt. Die Dichtflächenpressung nimmt
bei Erhöhung der Schraubenkraft proportional zu.
TYP BX
BX 150 bis BX 172
NORM: API 6A
FLANSCH: API 6 BX
DRUCKSTUFE: Class 2.000 - 20.000
Die Dichtung hat einen viereckigen Querschnitt mit abgeschrägten
Ecken. Der Durchmesser des Ring-Joints ist leicht größer als der der Nut.

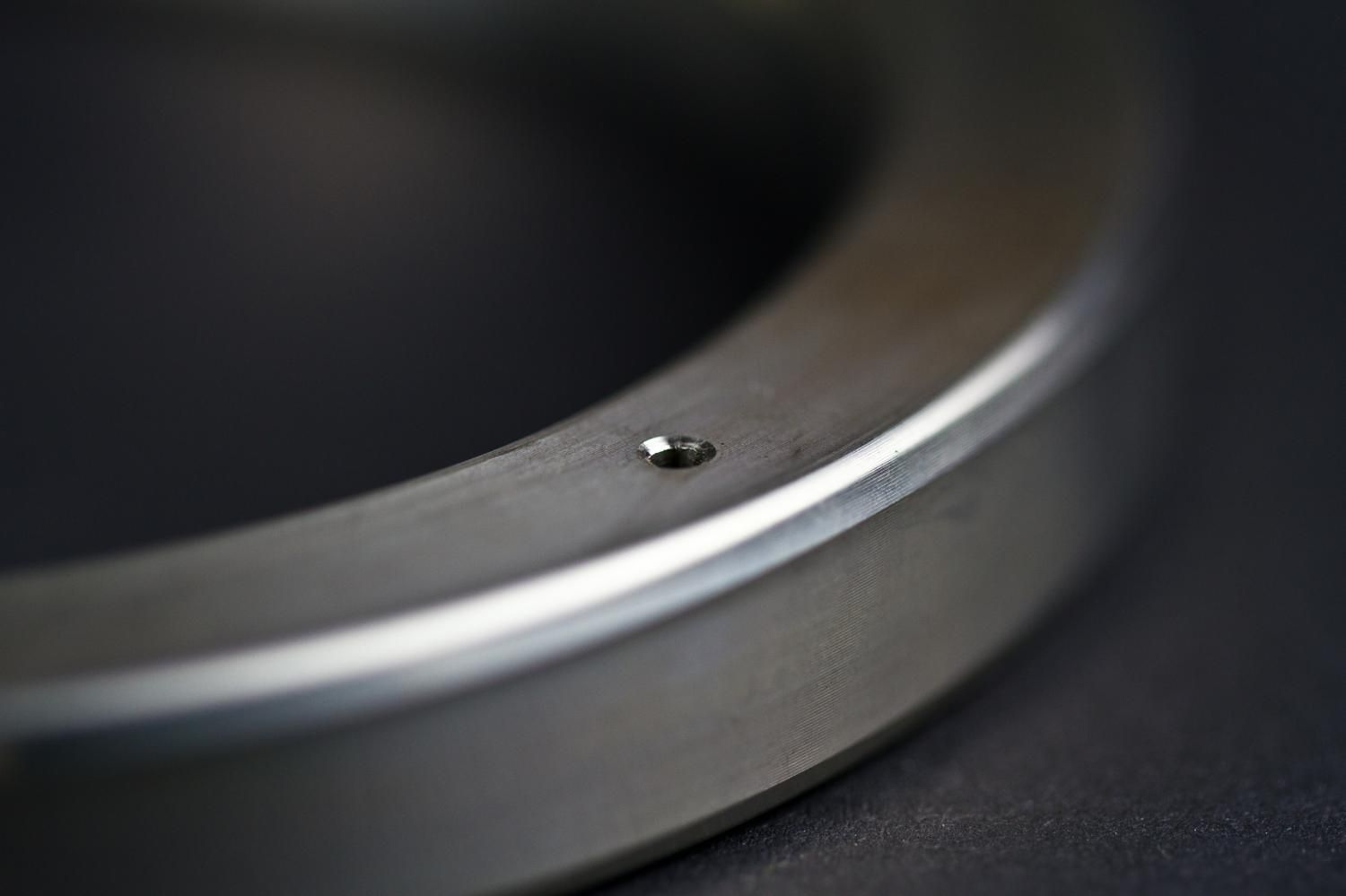

Auf diese Weise bleibt sie vorkomprimiert und erzeugt so eine hohen Dichtungswert. Die Ausgleichsbohrungen entsprechen der API. Die Dichtflächenpressung nimmt bei Erhöhung der Schraubenkraft proportional zu.
TYP RX
RX 20 bis RX 201
NORM: ASME B 16.20 und
API 6A
FLANSCH: API 6 B
DRUCKSTUFE: Class 2.000 - 20.000
Die Dichtung wurde entwickelt um Druck des Fluidums zu nutzen und
die Dichtigkeitswerte zu erhöhen. Je grösser der Innendruck, umso stärker drücken die seitlichen Oberflächen der BX in die Nutflächen.
Die Dichtflächenpressung nimmt bei Erhöhung der Schraubenkraft
proportional zu.
