KAMMPROFILDICHTUNG
Kammprofil-Dichtungen - Wir fertigen für alle genormten Flansche von
DN 10 bis zu DN 3600 sowie viele Sonderformen.
Die kammprofilierte Dichtung gehört zu den technischen Standards vor allem in Kraft- und Kernkraftwerken.
Es können Drücke bis 400 bar zuverlässig abgedichtet werden.
Kammprofilierte Dichtungen haben sich in allen Industriebereichen, auch bei schwierigsten Dichtaufgaben, bestens bewährt. Man findet kammprofilierte Dichtungen sowohl in konventionellen Kraftwerken als auch im Primärkreislauf von Kernkraftwerken. Die Kammprofil-Dichtung wird als Kombinationsdichtung bezeichnet. Aufgrund der guten Rück-federungseigenschaften ist die Kamm- profildichtung für Anwendungen mit Temperatur- und Druck-Wechsel- belastungen bestens geeignet. Die

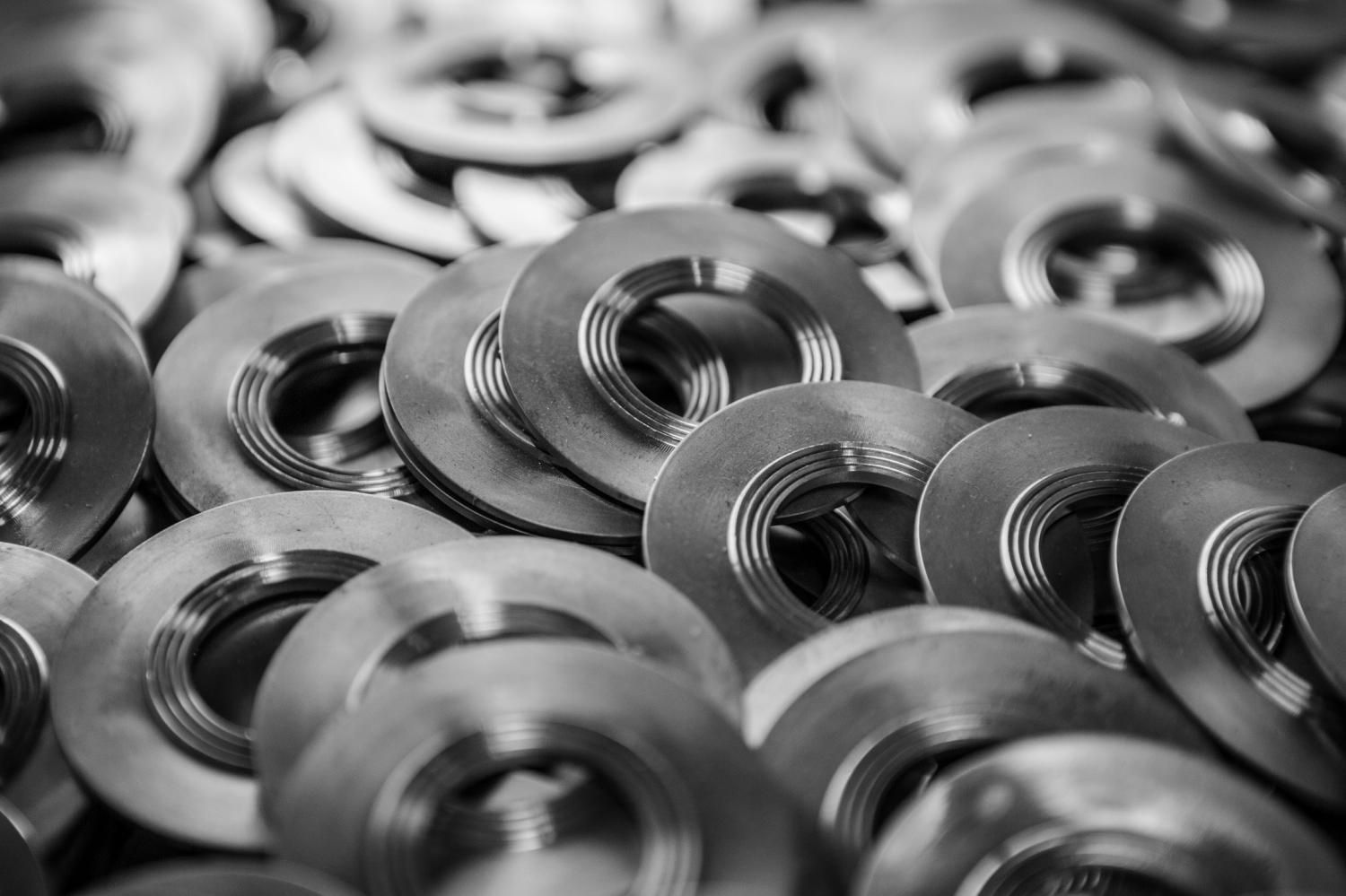

Dichtfläche des Metallkerns besteht aus einer mit 45° Rillen profilierten Dichtfläche, auf welcher eine Weichstoffauflage installiert ist. Letztere besteht aus aus- schliesslich aus besonders hochwertigen Materialien, beispielsweise Graphit oder PTFE. Durch die entsprechende Selektion von Dichtungsmaterial und Dichtungsauflage können nahezu alle Medien abgedichtet werden, was die Selektion von ausschliesslich erstklassigem Trägermaterial und Dichtungsauflage zurückzuführen ist.
Anwendung finden Sie unter anderem als Wärmetauscherdichtung, bei Mannlochdeckeln sowie bei Armaturendeckeln im Dampfkreislauf.
Die Einsatztemperaturen liegen von -200° C bis +1.000° C.
Die Vorteile der Kammprofildichtung sind das Zusammenspiel von
geringer Mindestflächenpressung und hoherzulässiger Maximal-
flächenpressung. Durch diese Charakteristik entsteht ein großes
Einsatzfeld. Die kammprofilierte Dichtung wird zur Abdichtung von
Dampf, Wasser, Säuren, Laugen, organischen und anorganischen
Gasen, Alkoholen, aliphatischen und aromatischen Kohlen-wasserstoffen, Alkoholen, Ethern,Ketonen, u.v.m. eingesetzt.
Die Kammprofildichtungen aus unserem Sortiment können für alle
genormten Flansche von DN 10 bis zu DN 3600 verwendet werden.
Sollten Sie Sonderformen benötigen, können wir Ihnen selbstverständlich auch individuelle Lösungen, die sich
ebenfalls durch ein hohes Mass an Qualität auszeichnen.
SPEZIFIKATIONEN
Wir liefern gemäss folgenden Normen:
EN 1514-2 und Werknormen passend für Flansche gemäss ASME B 16.20, ASME B 16.47, ANSI B 16.5 und nach DIN
PROFILE

Typ KPC
Typ KPC - Kammprofil-Dichtung mit Zentrierring.
Zentrierrand mit und ohne Sollbruchstelle.

Typ KPC-T
Kammprofilierte Dichtung mit losem Zentrierring.

Type KP
Kammprofilierte Dichtung für Nut- und Feder Flansche.

Type KPC-B
Kammprofilierte Dichtung mit Zentrierring und balligem Profil.
